АНГАРА, изменение боковой полосы

Опубликовано: 05.09.2018

АНГАРА, изменение боковой полосы.

Скорее это не рекомендации, а опыт постижения новой для себя области, человека посвятившего много лет жизни компьютерам. Поэтому заранее прошу прощения за чуждую терминологию и грамматические ошибки.

Приобретя трансивер Ангара, столкнулся с проблемой смены боковой полосы. Опыт подобных экспериментов, сначала с UA1FA, затем Р-326М имелся. В первом случае при изготовлении, не нашлось «родного» ЭМФа, поэтому «возвращать» в нужную боковую пришлось опорой. В 326м стоят 4 ЭМФа, 0.5, 1, 3, 6 кГц, причём все средние (что лично мне не очень нравилось), поэтому просто заменил два фильтра 0.5С и 3С на 3Н и 3В (кстати АЧХ НЧ сигнала изменилась, в моём случае в лучшую сторону). Знакомясь с вариантами переделки Ангары, из публикаций и по эфиру сделал вывод, что большинство коллег меняют ЭМФ, некоторые делают отдельный генератор на 497 кГц, не исключена возможность применения ГПД (Fгпд+Fпч) вместо синтезатора. Тщетными были мои поиски ЭМФ с верхней боковой, в миниатюрном исполнении, да ещё аж 4 штуки (да и такой вариант не позволяет переключать боковую, что иногда может пригодиться). Поэтому собрал LC трёхточку 499 кГц (с возможностью небольшой расстройки, для нижней и верхней боковой), всё чудесно заработало. Недостатки такого варианта, не высокая стабильность (по сравнению с кварцевым резонатором) и остаточная несущая при не точно установленной частоте опорника. Поработав в таком исполнении, довольно быстро приноравливаешься (hi) к ещё одному органу управления, но лишняя ручка казалась мне ЛИШНЕЙ. Пришлось пойти с протянутой рукой в поисках кварца на 497 кГц, ….. напрасно. Ничего не оставалось, как по старой доброй традиции искать ближайший кварц и «вгонять». Не хотелось использовать керамический в пластмассе кварц, но ничего не найдя пошёл в магазин и из всего цветного обилия выбрал жёлтое чудо на 486 кГц (ближе не было).

И так приступим. Главное в данном деле, это терпение и аккуратность. Сразу оговорюсь, я человек с активной жизненной позицией, в руках всё «горит» (hi-hi-hi), поэтому первый кварц переточил.

Собственно, что делать:

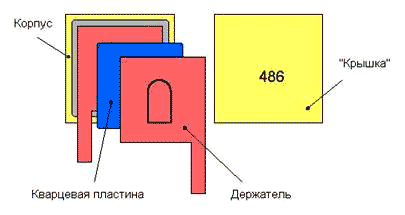

Тонким острым ножом срезаем одну «крышку» кварца, нашим глазам предстаёт держатель, с залитой в нижней части клеем ножкой, удаляем клей и достаём один держатель, под ним кварцевая пластина, которую легко можно вытряхнуть. Осторожно с уголка начинаем стачивать кварцевую пластину, периодически проверяя частоту. Для чего вставляем пластину обратно и прижимаем держатель (я использовал прищепку), этот «бутерброд» желательно подключать к генератору который в последствии будет использоваться, его схема может быть любой (главное чтобы надёжно возбуждался кварц), вначале я использовал микросхему, но в последствии переделал на трёхточку из Бунина и Яйленко. Частотомера (закон подлости) под рукой не было, поэтому, основываясь на опыте LC генератора и первого переточенного кварца, строил на слух.

Некоторые рекомендации:

Не склеивайте кварц сразу, поработайте на приём и передачу. Не прижимайте держатель сильно. После приклеивания щечки (обмотал нитками с клеем) движениями держателя можно изменить частоту Не располагайте новый опорник рядом со старым, полезут биения и «гармошки».

Благодарности:

RV9UBV – крёстный отец многих, RA9UF – спасибо «ВАСЯ», RA9UPT, UA9UKM, RW9UDT, UOX, UEZ, UGX …

Просьба:

Прошу у кого есть любая информация по АНГАРЕ (кроме характеристик и схем), переделки, доработки и т.п., особенно интересует переделка для работы на ВЧ band.

Ашихмин Сергей - RW9UEP

Пишите: - [email protected]
